一、產品概述：

      隨著石油資源消耗的不斷增加以及可開采石油資源的減少，油頁巖成為備受關注的石油替代能源。油氣水三相分離器是油頁巖地表系統中的關鍵設備，采出混合液在臥式油氣水三相分離器中經由重力沉降以及碰撞聚結達到油、氣、水的分離。油氣田生產的天然氣及原油含有不凝氣,通常采用輕烴回收、原油穩定、天然氣凈化等裝置來回收輕質油及其它產品，這些裝置都有對油、氣、水混合液進行分離的工藝過程。油氣水三相分離器主要用于油井或氣井采出物的油/氣/水三相分離，既要分離開液體和氣體，也要將液體中的油和水分離開來。油、氣和水分別通過不同的管道走向下一環節。油氣水三相分離器比氣液兩相分離器和油水兩相分離器的泛用程度高。相應的，也有更加復雜的內件結構。

二、工作原理：

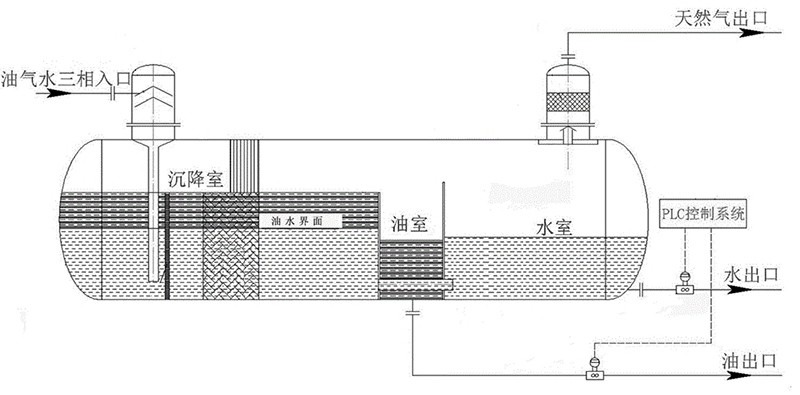

       油氣水混合物進入預分離室，靠旋流分離及重力作用脫出大量的原油伴生氣，脫氣后的油水混合物經導流管進入水洗室，在含有破乳劑的活性水層內洗滌破乳，再經聚結整流后，流入沉降分離室進一步沉降分離，脫氣原油翻過隔板進入油室，

脫出水靠壓力平衡經導管進入水室，再經各自出口管匯導出，從而達到油氣水三相分離的目的。

       三相分離器由分離筒體、捕霧器、布液板、反射板、聚結填料、分程隔板、導水管、液位計、安全閥、液位控制閥等附件構成，具有工藝簡單，投資少，便于管理和維護，指標穩定可靠的特點，有利于實現原油處理工藝密閉。

三、技術參數：

   1.設計壓力：6.0MPa；

   2.正常工作壓力值：＜6.0MPa；

   3.設計溫度高：90℃；

   4.液體處理量：≤300m?/ d；

   5.進氣壓力：4.0MPa；

   6.進氣溫度：≥10℃（50°F）；

   7.加工介質：原油，水，伴生氣；

   8.安全閥設定壓力：6.0MPa（HP），1.3MPa（LP）；

   9.氣體流量測量精度：±1％；

  10.氣體中液體含量：≤13mg/Nm?；

  11.水中含油量：≤180mg/ L；

  12.油中水分：≤0.5％；

  13.電源：220VAC，100W；

  14.原油物理性質：粘度（50℃）；5.56Mpa·S；原油密度（20℃）：0.86；

  15.氣油比：> 150；

四、產品優勢：

   1.可以處理大量液體和氣體的粗分離；

   2.分離速度快、精度高，處理量大；

   3.采用先進的控制系統，自動化程度高，操作方便；

   4.撬裝設計，便于吊裝和運輸，節約運輸成本；

   5.安全性高：小容器帶來高的安全性；

   6.緊湊而合理的結構設計，集成多種計量儀表和控制設備；

   7.兼容多種控制模式（直接+PLC+電腦+DCS）；

   8.質量可靠，可以按客戶指定的品牌搭配零部件，比如儀表和閥門。

五、適用范圍：

主要用于石油，天然氣和石化等行業，可以設計成地面安裝用于陸上，也可以模塊化設計，用于山區、沙漠和海洋。
